Tolmukoti tõmbekatselahendus -- universaalne materjali testimismasin + suur gofreeritud kinnitus

Tööstuslike keskkonnakaitsenõuete pideva täiustamise korral on tolmukotid tolmu eemaldamise peamised komponendid ja nende jõudluse kvaliteet on otseselt seotud tolmu eemaldamise efekti ja seadmete eluiga. Kezhuni mõõtmine ja kontroll usub, et tõmbejõud on üks peamisi näitajaid tolmukottide kvaliteedi hindamisel, mis kajastab kottide võimet taluda mehaanilist stressi pikaajalise kasutamise ajal.



Asjakohaste standardite põhjal kasutab käesolev artikkel universaalset tõmbekatsemasinat, et viia läbi tõmbekottide tõmbekatseid, uurib süstemaatiliselt nende mehaanilisi omadusi ja pakub teaduslikku alust toote kvaliteedikontrolli ja tööea hindamiseks.



1. Testimispõhimõte

Tolmukoti tõmbekatse on proovi mehaaniliste omaduste mõõtmiseks tõmbeprotsessi ajal, rakendades proovile ühesuunalise tõmbekoormuse. Kui proov on aksiaalpinge all, annab kiudude sisemine struktuur pinge-deformatsiooni vastuse kuni proov purunemiseni. Koormus-nihke kõvera salvestamisega selle protsessi käigus saab proovi peamisi mehaanilisi parameetreid, näiteks purunemisjõud, purunemise ja elastsusmoodul, saada tolmukoti mehaaniliste tugevuse ja deformatsiooni omaduste hindamiseks.



2.Testi standardid:

See test viitab peamiselt järgmistele standarditele:

ISO 13934-1: 2013 "Tekstiilid - kangaste tõmbeomadused - 1. osa: purunemisjõu ja pikenemise määramine purunemisel (ribameetod)"



3. katsemasin

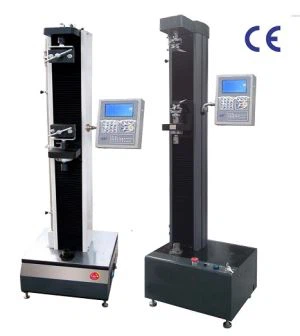

a. Universaalne testimismasin\/tõmbekatsemasin

b. Suur gofreeritud klamber:

Spetsiaalselt kujundatud gofreeritud pinna kinnitusseade takistab proovi libisemise tõhusalt ja tagab, et proov ei koge testi ajal klambrisperioodil stressi kontsentratsiooni ega enneaegset luumurdu.



c. Lisatööriistad: elektrooniline Vernier Caliper (täpsus 0. 01mm), proovi lõikur, märgistuspliiats jne.



4. Testitingimused



Proovi nimi: tolmukindel riidekott

Proovi suurus: pikkus 250mm × laius 50mm (efektiivne katseala)

Testi temperatuur: toatemperatuur (23 ± 2 kraadi)

Suhteline õhuniiskus: 50 ± 5%RH

Testitüüp: tõmbeke

Testimiskiirus: 10mm\/min

Kinnituskaugus: 200 mm

Eelpinge: 2n



Katseprotsess

1. samm. Proovide ettevalmistamine

1. Lõika juhuslikult vähemalt 5 proovi tolmukoti eri osadest, et tagada proovide esindus.

2. Valimi suurus on 250mm pikk × 50 mm lai ja pikk külg on paralleelne koti lõime või koeraga.

3. Kasutage lõikurit, et lõigata korralikult piki proovi serva, et vältida urusid või kahjustusi.

4. Märkige proovi mõlemas otsas klammerdamisjooned, et tagada klammerdamisasend ühtlane.



2. samm: instrumendi ettevalmistamine

1. Kontrollige, kas kõik osaduniversaalne tõmbekontrollimasinon normaalsed ja kinnitage, et andur on kalibreeritud ja on kehtivuse perioodil.

2. Paigaldage suur gofreeritud klamber ja reguleerige ülemise ja alumise klambri vaheline kaugus kuni 200 mm.

3. Avage testitarkvara, looge uus katsemeetod ja määrake parameetrid:

Testitüüp: tõmbeke

Testimiskiirus: 10mm\/min

Luumurdude otsus: koormus väheneb 80%

Andmete hankimise sagedus: 50Hz

Tehke instrumendi nulloiming, et tagada algkoormus.

3. samm: katsetapid:

1. Asetage proov vertikaalselt kinnitusse, nii et märgistusliin oleks joondatud kinnituse servaga.

2. Pingutage kinnitus ühtlaselt, tagamaks, et proov ei libise klambris ja ei kahjusta täiendavat kahju.

3. proovi esialgse lõdvestamise kõrvaldamiseks rakendage 2N eelpinget.

4. Alustage testiprogrammi ja testimismasin sirutab proovi ühtlase kiirusega 10 mm\/min.

5. Jälgige proovi deformatsiooni ja luumurdude protsessi ning registreerige, kas luumurru asukoht on efektiivses katsepiirkonnas.

6. Pärast proovi purunemist peatage test ja registreerige luumurdude tugevus ja luumurdude pikenemine.

7.

8. Kõigi proovide testi lõpuleviimiseks korrake ülaltoodud samme.



4. samm: andmetöötlus

1. Tarkvara arvutab automaatselt iga proovi maksimaalse murru tugevuse (n) ja luumurdude pikenemise (%).

2. Kõrvaldage ebanormaalsed andmed (testi tulemused, kui luumurdu asukoht on klammerdamisasendist 5 mm kaugusel).

3. Arvutage lõime- ja koelproovide keskmine purunemisjõud, standardhälve ja koefitsient.

4. Analüüsige koormuse nihke kõvera omadusi ja hinnake materjali elastsust, plastilisust ja sitkust.



Märkused:

Proovi ettevalmistamisel vältige saastumise või kahjustuste vältimiseks otsest kontakti katsealaga.

Proovi kinnitamisel peaks jõud olema mõõdukas. Liiga tihe võib proovile enneaegset kahjustada ja liiga lahti võib proovi libiseda.

Testimiskeskkonda tuleks hoida stabiilsena, et vältida temperatuuri ja õhuniiskuse kõikumisi, mis mõjutavad testi tulemusi.

Andmete täpsuse tagamiseks kalibreerige katsemasina anduri ja nihke mõõtmissüsteem regulaarselt.

Erinevate partiide või materjalide tolmukotte tuleks testida eraldi ja neid ei tohiks segada.
