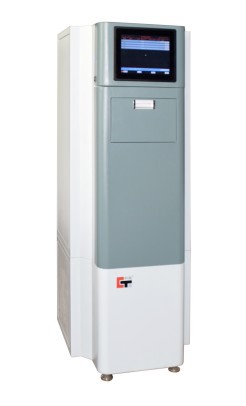

Arvutiga juhitavad plasttorud, hüdrostaatilise rõhu testimise masin

XGY-D plastist torudest kasutatakse hüdrostaatilise rõhu testimise masinat plasttorude, liitmike ja ventiilide sisemise rõhu määramiseks, millele on antud sama või erinev rõhk püsiva temperatuuri korral. Toodangu toimivuse kontrollimiseks ja mõõtmiseks peavad tootjad, teadusasutuste ja kvaliteedikontrolliasutused olema valmis.

Küsi pakkumist

Olemasolevad standardid:

ISO9080 : Plastist torustike ja kanalisatsioonisüsteemid . Termoplastmaterjalide pikaajalise hüdrostaatilise tugevuse määramine ekstraheerimise teel torude kujul.

ISO1167 : Termoplasttorud, liitmikud ja komplektid vedelike transportimiseks. Sisurõhu vastupidavuse kindlaksmääramine.

ASTM D1598 : Standardne katsemeetod plasmapipeade ajutine tõrge püsiva sisemise rõhu all

ASTM D 1599 : standardne katsemeetod vastupidavusele plastikust torude, torude ja liitmike lühiajaliseks hüdraulika tõrgete rõhuks

ASTM F1335 : kõrglahutusega temperatuuriandurile kuuluvate kompressorpumpade ja liitmike standardsed spetsifikatsioonid

Peamine tehniline parameeter :

EI	Tehniline parameeter	Spetsifikatsioon
1	Survevahemik	0,3-3 MPa, 0,6-6 Mpa, 1-10 Mpa või 20 Mpa
2	Püsiva rõhu täpsus	<+ 2%,="" -="">
3	Resolutsioon	0,001 MPa
4	Ajastusvahemik	1 min-10000 h
5	Ajastamise täpsus	<>
6	Katseosa mõõtmed	Sobib diameetriga Φ14-Φ800 mm
7	Standardjaam	3
8	Pinge ja võimsus	vahelduvvool 380 ± 10% 50Hz 1,5kW
9	Mõõde	600 × 800 × 1850 mm põhiraam

K o oled :

1. See on täiesti uus kavandatud hüdrostaatilise presure tester

2. See hüdrostaatiline testimise seade võtab vastu modulaarse korralduse, mis on kasutajale mugavam. (Võib laiendada kuni 48 jaama)

3. Täiustatud juhitud režiim muudab pres-sure stabiilsemaks.

4. Võib mängu PC

5. See toru surve tester Kasutage imporditud pumpa surve allikana

a) Muud funktsioonid:

Struktuur:

① Arenenud tööstuslik standard kapp, mõistlik koostis.

② Imporditud kõrgsurvepump, mis võib pakkuda kiiret ja tugevat ajamit, imporditud magnetventiil, mis võib olla pika tööea ja suurepärase võimekusega.

③ Sõltumatu ja stabiilne rõhu allikas, see reguleerib automaatselt.

④ on olemas filtreerimissüsteem, mille abil saab kogu kõrgsurvepumba ees puhta vee kogu süsteemi hoida. See võib pikendada kõrgsurvepumba ja magnetventiilide tööiga.

Elektriline

① Anti-jamming disain, mis tegeleb igasuguste elektromagnetiliste häiretega.

② Kiire kiire jõudlusega mikroprotsessorid.

③ Võtke vastu imporditud magnetventiil, mis tagab pika tööea; et tagada varustusrõhk õigeaegselt ja stabiilselt.

Kõrge intelligentsus

① See hüdrostaatilise rõhu testimise seadmete juhtimine võtab vastu täiesti adaptiivse PID-i režiimi. Süsteem tuvastab ja tegeleb järgmise juhtumiga vastavalt erinevatele testimisoleku tingimustele. Näiteks rõhu lisamine, rõhu säilitamine, rõhu täiendamine ja jõudluse kontrollimine.

② Arvuti tarkvara funktsioon on tugevam, tarkvara võtab täielikult kasutusele adaptiivse PID-juhtimissüsteemi, mis kontrollib ja kuvab katse ajal kõigi katsekehade rõhu, aja ja temperatuuri seisundit. PC saab jälgida reaalajas katsemenetlust ja see võib tõmmata testkõvera ja näidata seejärel katseprotokolli.

③ Kui katse katkestati erinevatel põhjustel, võite valida testi taastamise või mitte ning masin võib säilitada andmeid katkestatud ajavahemiku jooksul.

Jõudlus :

Põhiraami juhtplokk

■ AVR-i kiiret mikroprotsessorit kasutatakse südamiku ahela struktuurina, mis põhineb mõõteriistade võimendajal ja täpse AD-kiibil, andmete kogumiseks funktsiooni täitmiseks; Task voogude juhtimise mehhanismi magnetklapi jälgimiseks ja PID reguleerimiseks, et kindlustada sile ja kiire rõhk; ja sellel on efektiivne ajafilter ja väike lekke tuvastamise funktsioon, mis kindlustab katse usaldusväärsuse, samuti on tal väljalülitusfunktsioon.

■ Ta võtab vastu arvutis MODBUSi kommunikatsiooniprotokolli, mis on tööstusliku juhtimise kommunikatsiooniprotokoll, mis tagab andmeedastuse ja muude üldotstarbeliste arukate seadmete ühilduvuse.

Arvuti juhtimisseade

■ Microarvuti ja PC-kontroll, jagatud juhtimisrežiim kahesekraanil, arvuti korral pikka aega ei ole võrgus, kuid see ei mõjuta süsteemi tööd, katseandmeid pole kaotatud

Töörõhk

■ Kui üle 6 jaama võtab topeltpumba juhtimisrežiimi, võtke hüdrostaatilise rõhu katse, üks pump töötab, teine ettetellimisel. Kui tööpump katkes katse ajal, saate seda veel ühega muuta, seda on lihtne parandada ja katse edasi lükata. Kui vajate suurt surveseadet, saavad 2 pumbad automaatselt töötada

■ Kasutame USA surveanumat ja paigaldame veekogude ja filtrite süsteemi, mis kindlustab masina elu ja vee sileduse.

Pildid 36.png

Shunt- rõhuregulaator

■ See võtab modulaarse juhtimise ja täidab täielikult šunti juhtimise

■ Iga filtri rõhk ei kontrolli otseselt pumpa survet, vaid peamise akumulaatori rõhu, rõhu, rõhu allapoole, väikseid rõhu kõikumisi

■ Igal jaam võtab 2 aku, et kontrollida kõrgsurve ja madalrõhkesti, mis kindlustab rõhu ja rõhu stabiilsuse

■ Brand-tüüpi magnetvälklambi juhtimine, kindlustage pikk kasutusaeg ja kindlustage toite surve ajas ja usaldusväärne rõhk



III. S tarkvarast (PC-mudelile)

Tarkvara funktsioon :

● Saate valida käsitsi sisestatud katseandmeid või testida automaatselt vastavalt kliendi soovile (vaikimisi automaatselt)

● Kui kasutaja valib vaikimisi (automaatselt genereeritud), määrake parameetrid, peate ülaosast allapoole, vasakult paremale, siis rakendab programm toroidaalset stressi, reguleerib aega ja testi rõhku (kui valite testi standardi, proovimaterjali, temperatuuri , aeg, siis teostab toroidaalne stress, kui sisestate valimi seina paksuse, aja järgi valite ja sisestatakse kogunemisprofiili parameetrid, teostatakse testrõhk)

● Kui kasutaja valib testiparameetrite määramiseks käe mudeli, siis peate kõigi teie soovide kohaselt määrama katseandmed.

● Tarkvara võib vahetada inglise ja hiina vahel.

● Tarkvaratoetus Baar ja Mpa üksuse ülekanne

图片 39.png

图片 40.png
