Arvutiga juhitavad plasttorud Rõngasjäikuse testimise masin (max OD3.5 meeter)

Lühitutvustus:

Seda plasttorude rõngasjäikuse testimise masinat kasutatakse termoplastsete torurõnga jäikuse määramiseks, mis on ümmarguse ristlõikega. Ja seda saab rakendada ka lamedale eksperimendile, rõnga paindlikkuse eksperimendile jne. Seade vastab PE kahe seinaga lainepapist toru, spiraaltoru ja igasuguse plastiku katsestandardite nõuetele.

Peamine tehniline parameeter:

Performance&Omadused

1.Mehaaniline protsessi struktuur:

Põhiraam koosneb alusest, neli veergu ja kaks ülitäpset kuulkruvi moodustavad ukse struktuuri; ajami koormussüsteem, mis kasutab vahelduvvoolu servomootorit ja aeglustusseadmega sünkroonkäiku, mida juhib ülitäpne kuulkruvi pöörlemine, ja seejärel juhtige mobiilset tala koormuse saavutamiseks. Masin on välimuselt ilus, hea stabiilsus, jäikus, kõrge juhtimistäpsus, kõrge kasutegur, madal müratase, energiasääst ja keskkonnakaitse.

Juhtimis- ja mõõtesüsteemid:

See masin võtab juhtimiseks ja mõõtmiseks kasutusele täiustatud täisdigitaalse suletud ahela juhtimissüsteemi.

1、Digitaalne suletud ahela juhtimissüsteem võtab kasutusele automaatse juhtimise IC, interjöör on DSP + MCU kombinatsioon. See integreerib arvutuskiiruse DSP ja MCU I O pordi juhtimiseks ja tugevad eelised, selle üldine jõudlus oli parem kui DSP või e 32-bitine ühekiip

2、 Mootori juhtimismooduli jaoks vajaliku riistvara sisemine integreerimine, näiteks: PWM, QEI jne. Süsteemi põhifunktsioonid on riistvaramooduliga täielikult tagatud, et tagada süsteemi tõrgeteta tööohutus。

3、 Kasutades praegust rahvusvahelist kõige arenenumat spetsialiseeritud servomootori juhtkiipi ja mitmekanalilist andmete kogumise ja töötlemise moodulit, tagades järjepidevuse ja kiire proovivõtusüsteemi juhtimisfunktsioonid tõhusalt, vältides iga andurikanali proovide võtmise eelmist koormuse jagamist ja probleemi sünkroniseerimata jätmisest põhjustatud deformatsiooni, et tagada süsteemi täiustatud olemus. Proovige kasutada riistvaramooduli süsteemi, mis on loodud stabiilsete ja usaldusväärsete toodete tagamiseks.

4. Arvuti testimise protsessi ja testikõverate dünaamilise kuvamise ja andmetöötluse kasutamine. Pärast andmete taasanalüüsi võimenduskõvera redigeerimise graafikatöötlusmooduli uuringu lõppu jõudis jõudlus rahvusvahelisele kõrgtasemele

5、 Spetsiaalne ASIC-kiip jagab sisemise riistvaramooduli proovide võtmist, oleku jälgimist ja mitmeid välisseadmeid, sidet ja muid sellega seotud töid, see on rohkem keskendunud DSC-juhtimise PID-arvutuskorpuse tööle, mitte ainult usaldusväärsemale, vaid ka kiiremale reageerimisele ja juhtimisele, nii et meie süsteemi toimimine allosas asuva juhtpaneeli poolt PID reguleerimise ja juhtimisväljundi lõpuleviimiseks, tõeliselt täielik suletud ahelaga juhtimissüsteem.

6、 Mitu kaitsekihti: tarkvaral ja riistvaral on kaks kaitsetaset, mida on võimalik saavutada katsemasina ülekoormuse, ülevoolu, mitmesuguse turvakaitse, ülepinge, alapinge, ülekiiruse, piirangu jne korral;

7、 3-suunalised kiired 24-bitised A / D-muundurikanalid, kehtivad koodiväärtused kuni 20 miljondikut eraldusvõimet, et saavutada seest ja väljast, olenemata failist, ja sama täielik eraldusvõime;

Tarkvara funktsioonid:

1. kasutajaliides toetab Windows XP- d, Windows 7 süsteemi, reaalajas kõverate kuvamist ja töötlemist, graafika- ja videotehnoloogiat, modulaarset tarkvaraarhitektuuri, andmete salvestamist ja töötlemist MS-ACCESS andmebaasi põhjal, et neid oleks lihtne ühendada muu kontoritarkvaraga OFFICE.

2.kasutajaõiguste hierarhiline haldus

Pärast kasutaja sisselogimist avab süsteem oma alluvuses sobivad operatsioonifunktsiooni moodulid.

Superadministraatoril on kõrgeim võim, ta saab hallata kasutajaõigusi erinevate operaatorite autoriseerimiseks erinevatele operatsioonimoodulitele

3. Seeomab tugevat juhtimisfunktsiooni testi, testseadet saab seadistada vastavalt nõudlusele.

Vastavalt erinevatele standardsetele redigeerimiskatsetele valige lihtsalt sobiv test

programmi testi ajal saab testi läbi viia vastavalt standarditele ja väljundit, et see vastaks standardse katsearuande nõuetele.

4. Katseandmed salvestatakse automaatselt, vältides juhuslikest põhjustest tingitud prooviandmete kadu.

Sellel on test Data fuzzy päringute funktsioon ning see võib leida valmis testiandmed ja tulemused vastavalt erinevatele nõuetele ning võib ühendada ka mitu testi võrdlevaks analüüsiks. Andmete varundamise funktsioon saab salvestada või vaadata varasemaid testandmeid

5. Salvestage andmebaasi vorming ja tarkvara skaleeritavus

Ms-ACCESS andmebaasi ja Office'i tarkvaraliidese põhjal salvestatakse aruanne WORD- või EXCEL-vormingus; lisaks nii avatud algandmetele pääseb kasutaja andmebaasi kaudu juurde toorandmetele, et hõlbustada

materjalide uurimine, andke mõõdetud andmete tõhususele täielik mäng.

Mõõtekontrollisüsteemi edenemine:

1.Mõõtekontrollisüsteemi tuum koosneb tüveanduritest, mõõteriistade võimendist, proovi fiksaatorist, mitmesuunalisest lülitist ja A / D muundurist.

2.Kasutame koormusanduri ülitäpseid kodaraid ja nelja jõuanduri struktuuri.

3. kasutame kodarate jõuandurit, sest rummu- ja kodarajõu anduril on väändetakistuse omadused, mis suudavad tõhusalt vastu seista dünaamilise pöördemomendi tekitatud jõule. Samal ajal, et tõhusalt kõrvaldada halb rummu ja kodaraga osatakistuse andur, veenduge, et proov oleks keskel ristküliku sees, mille neli andurit kavaldasid , see ei tekita ühe punkti nihet ja see kõrvaldab nihke vea.

4. Alus on laagriplaadiga ühendatud nelja ülitäpse kodara jõumõõteanduri abil ja laagriplaadile asetatud koormus edastab kandeplaadi kaudu koormusrõhu, mille ta saab kanderaketile, ja muundab rõhu elektrisignaaliks juhtimissüsteemile. Jõu mõõtmise süsteem nelja koormusanduri väljundsignaali võimendamiseks, hoidmiseks, A / D teisendamiseks, CPU-ks, mis on üle kantud andmemällu.

5.Kui proovi siseläbimõõt on väiksem (alla 1000 mm), ei ole ühe (topelt)jõuanduri struktuuri ja nelja jõu anduri struktuuri jõuväärtused väga erinevad. Kahekordne) jõuanduri struktuur

ja nelja jõuga anduri struktuuri mõõtmise tulemused on oluliselt erinevad. See erinevus proovi nihkes ja konstruktsiooniseinas ei ole ühtlane, sama koormusanduri struktuuri mõõtmise tulemused on korratavad oluliselt erinevad. Nelja jõuga anduri struktuuri rõnga jäikuse testimise masina konsistents on parem kui ühe (kahekordse) jõuanduri rõnga jäikuse testimise masina struktuur.

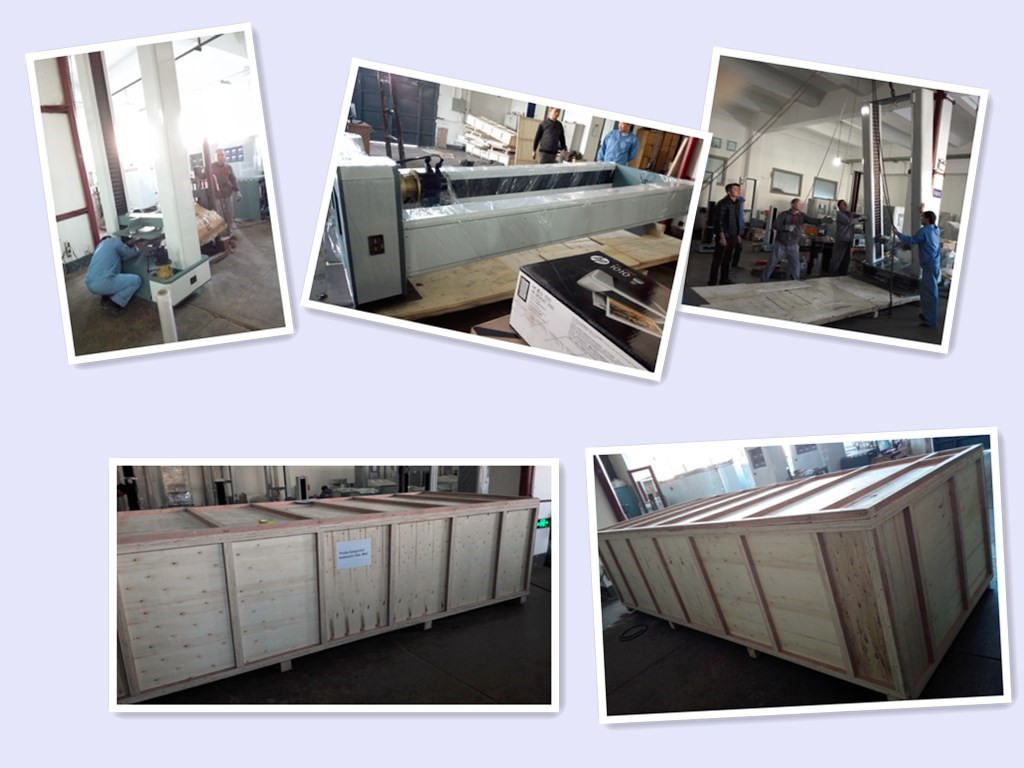

Pakendamisest:

Masinate eksportimiseks kasutame kõik tugevat ja vastupidavat vineerist puitkasti.

Transpordist:

See sõltub kliendi soovist. Me võime toimetada meritsi või lennukaupa, samuti võib see toimetada ekspresspostiga otse teie ettevõttele.

Müügijärgse teeninduse kohta.

1. Kõigil meie masinatel on 18-kuuline garantiiaeg, kui mõni osa on garantiiaja jooksul purunenud, pakume teile osi tasuta. Ja lisaks garantiiajale pakume ka masinate kogu eluiga hooldust

2.Kui teil on masina kasutamise kohta küsimusi, võtke meiega ühendust e-posti teel, vastame teile 8 tunni jooksul.

3.Aitame teie probleeme kontrollida ja lahendada e-posti, skype'i, wechati, whatsappi ja ka meeskonnavaatleja kaudu

4.Kui vajate paigaldamiseks inseneri, saadame inseneri teie ettevõttesse.

Koos mõne meie kliendiga:

Meie tootmisprotsess:
